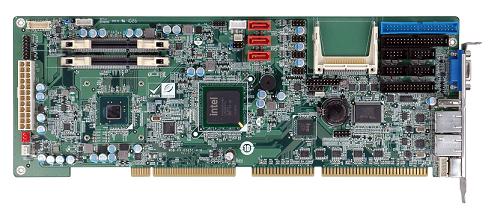

| WSB-PV-D5251 凌动Atom D525 全长工业主板 |
| 型号：WSB-PV-D5251 |
| WSB-PV-D5251 凌动Atom D525 全长工业主板 |
|
WSB-PV-D5251 凌动Atom D525 全长工业主板
1. PICMG 1.0 类型并符合 RoHS
2. 支持 Intel® Atom™ D425/D525 1.80GHz 处理器
3. 支持 800MHz DDR3 SDRAM SO-DIMM 达到 4GB
4. 双 PCIe 以太网, 三个 SATA II, 四个 RS-232 串口
5. VGA 和 18-bit 单通道 LVDS 支持双独立显示
6. TPM V1.2 硬件安全功能支持通过 TPM 模块
7. 一键恢复(One Key Recover)解决方案可快速创建OS备份和恢复
WSB-PV-D5251 凌动Atom D525 全长工业主板
1. PICMG 1.0 类型并符合 RoHS
2. 支持 Intel® Atom™ D425/D525 1.80GHz 处理器
3. 支持 800MHz DDR3 SDRAM SO-DIMM 达到 4GB
4. 双 PCIe 以太网, 三个 SATA II, 四个 RS-232 串口
5. VGA 和 18-bit 单通道 LVDS 支持双独立显示
6. TPM V1.2 硬件安全功能支持通过 TPM 模块
7. 一键恢复(One Key Recover)解决方案可快速创建OS备份和恢复
|
CPU
|
Intel® Atom™ D525 Dual-core 处理器 (1.80GHz/1MB L2 缓存)
Intel® Atom™ D425 Single-core 处理器 (1.80GHz/512KB L2 缓存)
|
|
芯片组
|
ICH8M
|
|
BIOS
|
UEFI BIOS
|
|
内存
|
支持两个 204-pin 800MHz DDR3 SDRAM SO-DIMMs (系统最大支持 4GB) for D525/D425
|
|
以太网
|
两个 PCIe Realtek RTL8111E GbE 控制器, LAN1 支持 ASF2.0
|
|
I/O接口
|
4 x RS-232
3 x SATA II
1 x IDE
1 x FDD
1 x CF Type II
1 x 5-pin 板载 header for KB
1 x LPT
1 x PS/2 for KB/MS
7 x USB 2.0 (支架上一个, 板载通过 pin header 引入六个)
|
|
数字I/O
|
8-bit 数字 I/O, 4-bit 输入/4-bit 输出
|
|
Super I/O
|
Fintek F81865
|
|
红外连接器
|
1 x 5-pin 红外 by pin header
|
|
TPM
|
2 x 10-pin header
|
|
SMBus
|
1 x 4-pin wafer 接口
|
|
音频
|
1 x 10-pin 板载 header 连接威强音频套件
|
|
显示接口
|
模拟 CRT 达到 2048x1536 for D525/D425
支持 CRT 热插拔
18-bit 单通道 LVDS, 分辨率支持达到 WXGA 1366x768 或 XGA 1024x768
|
|
看门狗定时器
|
软件可编程支持 1~255 sec. 系统复位
|
|
电源
|
AT/ATX 电源
|
|
功耗
|
5V@ 5.16A, 12@ 0.55A(Intel® Dual Core Atom™ D525 1.80GHz 支持 1066MHz DDR3 2GB x 2 内存)
|
|
图形
|
GMA 3150
Gen3.5 DX9, 400MHz for D525/D425
|
|
工作温度
|
-20°C ~ 60°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D525 处理器
-20°C ~ 65°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D425 处理器
|
|
相对湿度
|
操作: 5% ~ 95% 无冷凝
|
|
尺寸
|
338 mm x 122 mm
|
|
重量
|
GW: 1100g
|
