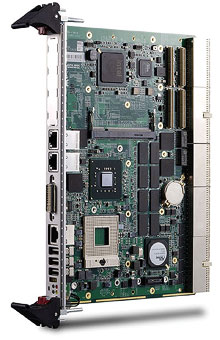

| CPCI-6880 酷睿双核 6U CPCI主控板 |
| 型号：CPCI-6880 |
|
|
CPCI-6880 酷睿双核 6U CPCI主控板 45nm Intel® Core™2 Duo 2.53GHz处理器，6MB二级缓存
DDR2-800 non-ECC内存，最高支持8GB
DVI + VGA 显示器接口
四个PCI-Express千兆以太网端口
支持系统/外设工作方式
CPCI-6880 酷睿双核 6U CPCI主控板 45nm Intel® Core™2 Duo 2.53GHz处理器，6MB二级缓存
DDR2-800 non-ECC内存，最高支持8GB
DVI + VGA 显示器接口
四个PCI-Express千兆以太网端口
支持系统/外设工作方式
|
|
 |
|
 |
|
cPCI-6880/T31/M0-2 |
6U CompactPCI® 刀片，带dual core Celeron® 1.9GHz(T3100)处理器和2GB DDR2-800 SODIMM内存 |
|
cPCI-6880P/T94/M0-2 |
6U CompactPCI® 刀片，带Core™2 Duo 2.53GHz (T9400)处理器和2GB DDR2-800 SODIMM内存，支持PIM |
|
cPCI-6880/P84/M0-2 |
6U CompactPCI® 刀片，带Core™2 Duo 2.26GHz (P8400)处理器和2GB DDR2-800 SODIMM内存 |
|
cPCI-6880/T94/M2-0 |
6U CompactPCI® 刀片，带Core™2 Duo 2.53GHz (T9500)处理器和2GB DDR2 SODIMM内存 |
|
cPCI-6880/T94/M0-2 |
6U CompactPCI® 刀片，带Core™2 Duo 2.53GHz (T9400) 处理器和2GB DDR2-800 SODIMM内存，支持PIM |
|
cPCI-6880/T94/M4-0 |
6U CompactPCI®刀片，带Core™2 Duo 2.53GHz (T9400)处理器和4GB soldered DDR2-667内存 |
|
配件或背板I/O |
|
cPCI-R6002 |
4HP单槽后走线I/O模块，带GbE x2, COM x2, USB x3, SATA x2, VGA |
|
cPCI-R6000P |
4HP单槽后走线I/O模块，带GbE x2, COM x2, USB x3, SATA x2, PIM, VGA (适用于 cPCI-6880P) |
|
cPCI-R6100 |
4HP单槽后走线I/O模块，带GbE x4, COM, USB x4, SATA x2, VGA, PS/2, CF, SD |
|
cPCI-R6110 |
4HP单槽后走线I/O模块，带GbE x2, USB x4, SATA x3, VGA, PS/2, CF, SD |
|
cPCI-R6200 |
8HP双槽后走线I/O模块，带GbE x2, USB x6, VGA, SATA x3, Mic-in, Line-out, PS/2 键盘/鼠标, SAS x8 |
|
cPCI-R6700 |
4HP单槽后走线I/O模块，独立GPU ATI/AMD E4690,DVI-I x2， GbE x2, USB x3, COM x2, 键盘/鼠标接头, SATAx3, 音频接头 |
|
DB-CF-SB |
CompactFlash插槽适配器，适用于 cPCI-6880 |
|
DB-CF-SA |
CompactFlash插槽适配器，适用于cPCI-R6002D, cPCI-R6200
|
处理器系统
|
|
|
CPU
|
µFC-PGA Intel®CoreTM2Duo SV2.53GHz(T9400)处理器, 6MB二级缓存，1066MHz前端总线,功耗35W
µFC-PGA Intel®CoreTM2Duo LV 2.26GHz(P8400)处理器, 3MB二级缓存，1066MHz前端总线,功耗25W
µFC-PGA Intel®CoreTM2 Duo2.2GHz(T7500)处理器, 4MB二级缓存， 800MHz前端总线,功耗35W
µFC-PGA Intel®单核Celeron®M2.0GHz（575）处理器, 1MB二级缓存， 667MHz前端总线,功耗31W
µFC-PGA Intel®双核Celeron®1.9GHz（T3100）处理器, 1MB二级缓存， 667MHz前端总线,功耗35W
|
|
芯片组
|
Intel® GM45,带ICH9M
|
|
内存
|
双通道DDR2-800SDRAM, 最大容量8GB
最高支持4GB板载内存和额外200针SODIMM扩展槽
|
|
BIOS
|
AMIBIOS®8,双16M SPI闪存
|
|
CompactPCI总线
|
PCI64位/66MHz总线，3.3V或5V通用电压，支持 在系统槽和外设槽中工作
|
|
PICMG标准
|
PICMG®2.0 CompactPCI® R3.0
PICMG®2.1热插拔R2.0
PICMG®2.9系统管理R1.0
PICMG®2.16 包交换背板R1.0
|
|
连接
|
|
|
PMC/XMC
|
1个PCI 64位/66MHz PMC插槽
|
|
以太网
|
4个PCI-E Intel® 82573L千兆以太网控制器
2个10/100/1000BASE-T前面板端口
2个10/100/1000BASE-T PICMG®2.16端口
Intel® 82576EB上另加2个10/100/1000BASE-T后面板端口
|
|
显示
|
集成Intel®GM45,由Gen-5.0图形架构驱动
前面板设一个DVI-I（数字+模拟）端口
模拟CRT信号默认至后侧，镜像由前面板VGA显示
模拟监视器支持QXGA模拟信号
|
|
USB
|
前面板支持3个USB2.0端口， 后背板支持6个USB2.0端口
|
|
PS/2
|
PS/2键盘/鼠标端口位于后面板
|
|
串口
|
3个16C550兼容串口， 1个RJ-45接口形式引出至前面板，2个串口位于后面板
|
|
存储设备
|
|
|
前板
|
板载闪存4GB USB NAND
支持2.5"板载硬盘的一个可移除SATA直连接头
可选CompactFlash 插槽
|
|
后板
|
最多支持3个SATA端口
CF（x1）与SD（x1）插槽
LSI53C1020 SCSI Ultra320控制器的1个内部与1个外部68针SCSI接头
板载软驱插针
LSISAS1068E的8个SAS端口
|
|
操作系统
|
|
|
操作系统
|
Windows XP Professional
Windows XP x64 Professional
Windows Vista x64 Edition
Wind River VxWorks 6.7
RedHat Enterprise Linux5.1
VxWorks®6.6
|
|
其他
|
|
|
LED
|
电源灯，看门狗定时器，热插拔灯，硬盘灯
|
|
电池
|
板载锂电子纽扣电池，支持RTC CMOS RAM的BIOS配置
|
|
看门狗定时器
|
系统复位和NMI，间隔时间可编程，1-65535秒或分钟
|
|
硬件监控
|
监控CPU温度，系统温度，内核电压和直流电压
|
|
机械和环境参数
|
|
|
规格
|
6U 4HP CompactPCI®
233.33mm×160mm(LxW)
Cpci-6880:配置CompactPCI连接口J1，J2，J3，J5
Cpci-6880P:配置CompactPCI连接口J1，J2，J3，J4，J5
|
|
工作温度
|
0～60℃(标准范围)
-20℃～70℃扩展温度
|
|
存储温度
|
﹣40～85℃
|
|
相对湿度
|
95%@+60℃,无凝霜
|
|
冲击
|
15G峰-峰值，11ms持续时间，非运行
|
|
振动
|
运行:1.88Grms自由振动，每轴频率5-500Hz ,同CF卡一起工作时
|
|
功耗
|
单CoreTM2Duo SP9400, 4GB DDR2-800，100GB SATA板载硬盘，在Windows XP系统下100％CPU占用率
|
电流（A） 功率（W）
|
|
5V 8.46 42.3
|
|
3.3V 2.20 7.26
|
|
合计 49.56
|
|
|
重量
|
带散热器，净重858克
|
|
安全和电磁干扰标准
|
|
|
认证
|
CE, FCC规格
|
|
|
