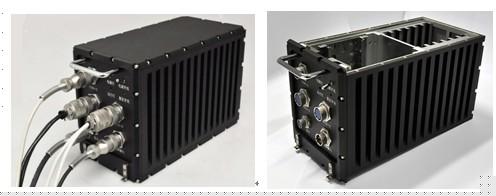

CPCI-3406ATR 3U CPCI加固传导ATR机箱
型号：CPCI-3406ATR
CPCI-3406ATR 3U CPCI加固传导ATR机箱

CPCI-3406ATR  3U CPCI加固传导ATR机箱                                                                                                                                                                                                           该系统支持6个3U CPCI 槽（1个主板槽，5个扩展槽）；背板与I/O板采用CPCI连接器相连， I/O接口全部采用板载航空头从I/O板引出，无转接线设计，增强系统的可靠性；通过配置不同的转接板或者背板，可满足不同使用环境下的军事通讯计算需求。

CPCI-3406ATR  3U CPCI加固传导机箱                                                                                                                                                                                                            该系统支持6个3U CPCI 槽（1个主板槽，5个扩展槽）；背板与I/O板采用CPCI连接器相连， I/O接口全部采用板载航空头从I/O板引出，无转接线设计，增强系统的可靠性；通过配置不同的转接板或者背板，可满足不同使用环境下的军事通讯计算需求。

机箱结构：

外形尺寸：157.2mm(W)×194mm(H)×352mm(D)

外形尺寸( 不含提手)：157.2mm(W)×194mm(H)×315mm(D)

净重：8.65Kg；

材料：铝合金材料，黑色喷漆
背板：

1个系统槽，5个扩展槽， 32/32bit CompactPCI总线

可定制不同转接板或背板满足不同应用需求

系统散热：

应用铝合金箱体表面散热　

系统电源：

支持18V～36V DC宽电压输入

环境规格：

工作温度： -40℃～85℃

存储温度：-45℃～85℃

相对湿度：5%～90% 非凝结

MTBF > 50,000 hours

MTTR < 0.5 hours
机械规格：

抗振动：满足ANSI/VITA 47 4.4.2震动等级2；

V2等级的接插件应能承受下述振动，各轴向一小时：

 1、5Hz～100Hz PSD以3dB/octave增长

 2、100Hz～1000Hz PSD=0.04g2/Hz

 3、1000Hz～2000Hz PSD以6dB/octave递减

抗冲击：满足ANSI/VITA 47 4.5.1冲击等级OS1

接插件应能承受三轴向 20g，11ms，半正弦脉冲；或20g，11ms，后峰锯齿脉冲的冲击。

无线电骚扰限值符合GB9254-2008标准B级；

通过陆军五项电磁环境测试　
兼容规范：

PICMG 2.0 R3.0 CompactPCI Specification
