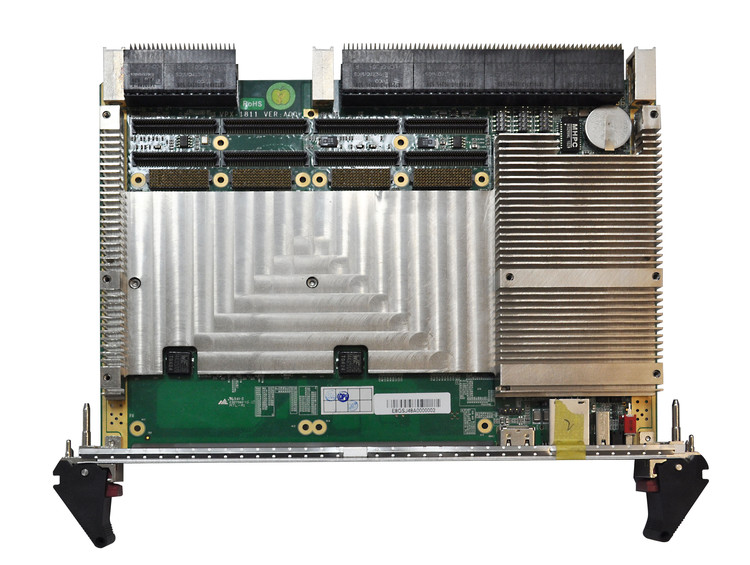

CompactPCI总线:
|
J1/J2支持32Bit、33/66MHz CPCI总线
兼容PICMG 2.0核心规范、PICMG 2.1热插拔规范,3.3V/5V VIO信号环境
通过PCI-E *16 to PCI桥扩展CPCI总线
|
中央处理器:
|
CPC-1817CLD5NA-H:i7-610E 2.53GHz,BGA,4 MB Smart Cache, 35W TDP
CPC-1817CLD5NA:i7-620LE 2.0GHz,BGA,4 MB Smart Cache,25W TDP
Mobile Intel® QM57 Express Chipset
|
内存:
|
板载4G DDR3 ECC SDRAM 800/1066MHz内存
|
图像显示:
|
平台支持DVI-I+DVI-D双显、VGA、LVDS
前板VGA :2048×1536@75Hz
后板:DVI-D、DVI-I支持双屏上下、左右扩展显示模式,单屏支持1600 x1200(60Hz刷新频率)
后板LVDS(18bit)口与DVI-D共用PIN脚
|
存储接口:
|
前板:板载8GB SSD
CPC-1817CLD5NA: 1个2.5″SATA硬盘位
后IO板:2个SATA
|
PMC、XMC:
|
/
|
网络接口:
|
后IO板:2路独立的10/100/1000M以太网口到后IO板
2路冗余千兆以太网提供PICMG2.16功能到背板
|
前面板接口:
|
CF卡插槽 |
后IO面板接口:
|
CPC-RP807: USB2.0 x2、DB9型RS232,422,485可切换、Y型PS/2、DVI-D、DVI-I、GbE x2、MIC-IN/LIN-IN/LINE-OUT
|
系统检测:
|
WINBOND W83627DHG内建看门狗定时器,支持1-255秒或1-255分,510级,超时中断或复位系统,硬件检测系统电压、电流、温度
|
环境规格:
|
工作温度: -10℃~55℃
贮存温度:-40℃~85℃
|
机械规格:
|
尺寸规格:6U 4HP CompactPCI 233mm(L)×160mm(W)
冲击:
30g,11ms (工作状态)
50g,11ms(非工作状态)
振动(5Hz-2000Hz):
3Grms (工作状态)
5Grms (非工作状态)
盐雾试验:2g/m3,试验方法按GJB150.11-86规定,能正常工作
霉菌试验:按GJB150.10-86规定的方法测试,满足一级要求
湿热试验:相对湿度100%条件下金属件无腐蚀;40℃±2℃,相对湿度93%±3条件下能正常存储和工作
油雾试验: 40mg/m3,能正常存储和工作
|
兼容规范:
|
PICMG 2.0 R3.0 Compact PCI Specification
PICMG 2.1 R2.0 Compact PCI Hot Swap Specification
PICMG 2.16 R1.0 Packet Switching Backplane Specification
|
操作系统:
|
Windows XP、Windows2000、Linux、VxWorks
|
