CompactPCI总线：
|
J1支持32Bit、33MHz CPCI总线
兼容PICMG 2.0核心规范、PICMG 2.1热插拔规范，3.3V/5V VIO信号环境
通过PCI to PCI桥扩展CPCI总线
|
|
中央处理器：
|

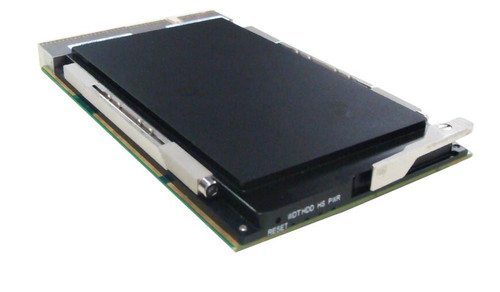

CPC-3813-MIL：Core™ i7-620UE 1.06GHz,传导加固结构，工业级元器件，额度功耗18W
Mobile Intel®QM57 Express Chipset
|
|
内存：
|
板载2GB DDR3 ECC SDRAM 800/1066MHz 内存颗粒，支持Un-buffered ECC
|
|
图像显示：
|
采用Core™i7 处理器集成的Intel® HD Graphics显示芯片
VGA： 2048×1536@75Hz， VGA信号引出到后IO
|
|
存储接口：
|
板载8GB SSD，两路SATA信号引出到后IO
|
|
网络接口：
|
后IO板：2路独立的10/100/1000M以太网口到后IO板
|
|
后IO板：
|
CPC-RP3813：USB2.0 x2、DB9型RS232、可切换、VGA 、GbE x2
|
|
系统检测：
|
WINBOND W83627DHG内建看门狗定时器，支持1-255秒或1-255分，510级，超时中断或复位系统
硬件检测系统电压、电流、温度
|
|
环境规格：
|
工作温度： -20℃～70℃（工业级）
-40℃～85℃（军工级）
相对湿度：5%～90% 非凝结
|
|
机械规格：
|
3U 板卡尺寸规格：169.3mm（长）×100mm（宽）×15.5mm（高）
冲击：
20g，11ms (工作状态)
50g，11ms(非工作状态)
振动(5Hz-2000Hz)：
3Grms (工作状态)
5Grms (非工作状态)
|
|
兼容规范：
|
PICMG 2.0 R3.0 Compact PCI Specification
PICMG 2.1 R2.0 Compact PCI Hot Swap Specification
|
|
操作系统：
|
Windows XP、Windows2003、Linux、VxWorks
|
