概 述

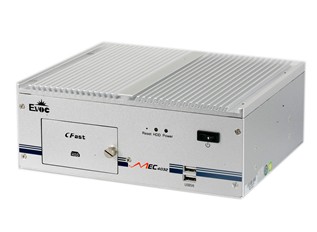

MEC-4032是一款无风扇低功耗高效能嵌入式整机，系统采用Intel Cedar Trail 芯片组；Intel® Atom™ D2550低功耗高效能处理器，硬盘模块、CFast支持前面板方便拔插，支持VGA/DVI/HDMI，支持双路数字1080P显示输出；整机体积小，功能齐全，环境适应性强，专门针对机场航显、自动售货机行业而设计。
产品参数
板载Intel® Atom™ D2550处理器，支持动画和视频播放；
标配2G内存，最大支持4G内存；
6个串口，支持5个RS-232/RS-485可选；
1个2.5寸抽拉硬盘位； 1个CFast卡；
板载2个10/100/1000Mbps网络接口；
支持VGA/DVI/HDMI，支持双路数字1080P显示输出；
支持DC9~32V供电,或者通过120W AC220V外置电源适配器输入；
支持1个MiniPCIE插槽；
详细规格
|
系统配置
|
处理器：
|
管板载Intel@ ATOM™ D2550处理器
|
|
芯片组：
|
Intel@ ATOM™ D2550 + NM10
|
|
内存：
|
提供1个204PIN DDR3 内存插槽，标配2G内存，最大支持4G内存
|
|
显示
|
VGA：
|
支持最高分辨率及刷新率为1920×1200@60Hz ;
|
|
DVI：
|
支持最高分辨率及刷新率为1920×1200@60Hz;
|
|
HDMI：
|
支持最高分辨率及刷新率为1920×1200@60Hz;
|
|
I/O接口
|
网口：
|
2个10/100/1000Mbps RJ45网口，LAN1支持网络唤醒；
|
|
串口：
|
6个RS-232串口，其中5个支持RS-232/485可选；
|
|
USB：
|
6个USB2.0接口（前置2个USB2.0接口）
|
|
PS/2：
|
1个PS/2键盘接口；1个PS/2鼠标接口；
|
|
CFast：
|
1个CFast卡接口
|
|
音频：
|
1组音频接口，支持MIC-IN/LINE-OUT
|
|
扩展总线：
|
1个MiniPCIE插槽
|
|
工作环境：
|
-10℃～60℃；(CFast卡、电子盘)
0℃～40℃(机械硬盘)
5%～ 90% 40℃（非凝结状态）
|
|
储存环境：
|
-30℃～70℃ ； 5%～90% 40℃（非凝结状态）
|
|
电源：
|
支持 DC9V~32V直流宽压电源输入
|
|
外形尺寸(W×H×D)：
|
230mm（宽）×85.4mm（高）×190mm（深）
|
订购信息
|
MEC-4032-01
|
低功耗无风扇嵌入式整机ATOM D2550 1.86G/2G内存/6 COM口(5个RS232、RS485可调)/1个KS/1个MS/1个VGA/1个DVI/1个HDMI/2个网口/1组Audio/6个USB/500G 硬盘模块抽拉/支持Cfast 扩展/DC12V~24V输入
|
|
MEC-4032-02
|
低功耗无风扇嵌入式整机ATOM D2550 1.86G/2G内存/6 COM口(5个RS232、RS485可调)/1个KS/1个MS/1个VGA/1个DVI/1个HDMI/2个网口/1组Audio/6个USB/4G Cfast/ 支持2.5寸硬盘抽拉模块扩展/DC12V~24V输入
|
