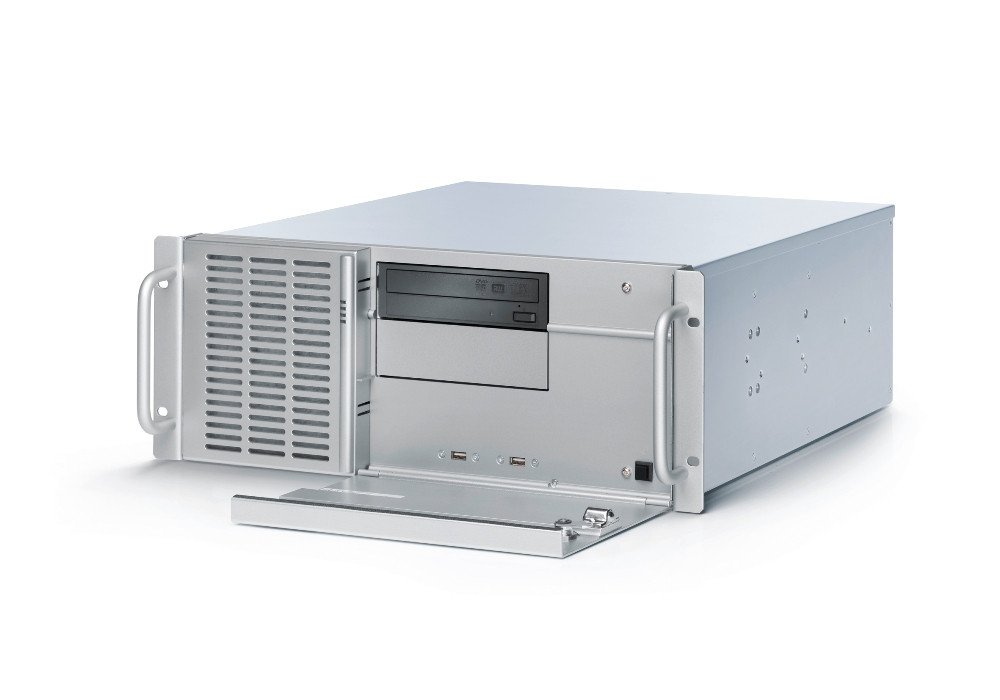

西门子工控机 IPC 547 ECO 产品描述：
SIMATIC IPC547eco 是一款坚固耐用，性能可靠的产品，具有19英寸标准4U机架式设计，采用Intel Pentium Dual CoreE5300 处理器，最多可达500 GB 的串行
SATA 硬盘配置。可在环境温度高达40ºC的工业条件下 24 小时不间断使用。借助于 PCI/PCI-Express 技术的 7 个长扩展槽，该设备可以使用功能强大的扩
展卡，例如，PCIe × 16 图形卡可用于连接两台显示器，而 PCIe × 8（1 条通道）可用于安装帧采集器模块等。IPC547eco共有四种固定配置，使选型变得更
加简单、快捷，非常贴合中国客户需求。可应用于：
• 对工业过程进行测量，以及开环和闭环控制
• 生产过程可视化
• 图像处理，比如在质量检验中的应用
• 数据采集和管理，比如用于配方管理
• 智能能源管理


IPC 547ECO产品描述：
SIMATIC IPC547eco 是一款坚固耐用，性能可靠的产品，具有19英寸标准4U机架式设计，采用Intel Pentium Dual CoreE5300 处理器，最多可达500 GB 的串行
SATA 硬盘配置。可在环境温度高达40ºC的工业条件下 24 小时不间断使用。借助于 PCI/PCI-Express 技术的 7 个长扩展槽，该设备可以使用功能强大的扩
展卡，例如，PCIe × 16 图形卡可用于连接两台显示器，而 PCIe × 8（1 条通道）可用于安装帧采集器模块等。IPC547eco共有四种固定配置，使选型变得更
加简单、快捷，非常贴合中国客户需求。可应用于：
• 对工业过程进行测量，以及开环和闭环控制
• 生产过程可视化
• 图像处理，比如在质量检验中的应用
• 数据采集和管理，比如用于配方管理
• 智能能源管理


西门子547eco订货号如下：
Economy（经济型）：6AG4010-3AA01-0XX5 (有现货）
Standard（标准型）：6AG4010-3AA01-0BX5（有现货）
Practical（实用型）：6AG4010-3AB12-0XX5（有现货）
Deluxe（奢华型）：6AG4010-3AB12-0BX5（有现货）

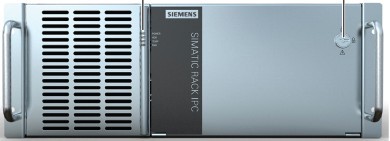

设计：19 英寸（4U）机架式
安装：可直接安装到可伸缩导轨上，水平安装时，19寸安装支架可从外部移除，塔装工具包（可选）可将设备转化为塔式PC
尺寸 (W×H×D) ：434 × 446× 177 mm
重量：约 19 kg
基本特性：
处理器：英特尔奔腾双核处理器 E5300（2.6GHz， 800 MHz FSB，1 MB L2 高速缓冲存储器，EM64-T）
芯片组：英特尔 Q45
主存储器：（可选）
1GB DDR2 800 SDRAM（1x1 GB），单通道
2GB DDR2 800 SDRAM（2x1 GB），双通道
扩展插槽：1x PCIe x16 (Gen.2), 1x PCIe x8 (1 槽), 1x PCIe x1 和 4x PCI, 9x USB, 1x COM, 2x Ethernet
图形：主板集成 Intel GMA4500图形控制器，动态图像存储，分辨率可达 2048 x1536 像素， 75 Hz 显示刷新率，16位颜色显示
100 ~ 240 V AC， 50 ~ 60 Hz
操作系统：（两种可选）
无操作系统
预装Windows XP Professional MUI 32位 SP3 MUI：多语言用户界面；5种语言（英语、德语、法语、西班牙语、意大利语）
驱动：
  硬盘：（两种可选）
250G 硬盘，3.5" SATA，内置
500G 硬盘，3.5" SATA，内置
光驱：（两种可选）
DVD-ROM
DVD±RW

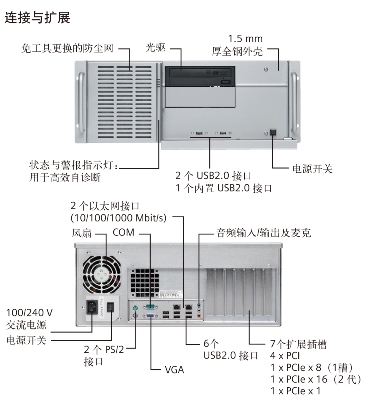

外部端口：
以太网：2 个RJ45（ 10/100/1000 Mbit/s ）
USB：
• 2 个位于前端的 USB2.0
• 6 个位于后端的 USB2.0
• 1个位于设备内部的 USB2.0
串口：COM1（RS232）
VGA/DVI：主板配置1 个 VGA
鼠标/键盘：2 个 PS/2 接口
音频：1个音频输入，1个音频输出，1个麦克
监控/诊断功能：
前端LED：
• 显示 PC 电源供电状态
• 风扇监视功能
• 指示硬盘可用信息
• 温度监视功能
机械/环境条件：
防护等级：前端 IP30，后端 IP20， 依据 IEC 60529
安全防护等级：防护等级 I，依据 IEC 61140
运行期间抗震动能力：
依据 IEC 60068-2-6， 10 个周期， 20 ~ 58 Hz： 0.015 mm；58 ~ 200 Hz：2m/s2（约 0.2g）
注意：在光驱工作时，不允许有震动
依据 IEC 60068-2-27，半个周期： 9.8m/s2， 20 ms（约1g），每个轴线100次冲击实验
注意：在光驱工作时，不允许有冲击
运行期间的环境温度：在 +5 ~ +40ºC 温度范围内可保证24小时连续运行运行期间的相对湿度：25ºC 时 5% ~ 80%（无凝露）


SIMATIC IPC 547eco附件：（可选）
内存扩展 1.0 GByte DDR2 800 SDRAM (1 x 1.0 GB)，单通道
内存扩展 2.0 GByte DDR2 800 SDRAM (2 x 1.0 GB)，双通道
内存扩展 4.0 GByte DDR2 800 SDRAM (2 x 2.0 GB)，双通道
塔式安装工具包，可把机架式工控机改良成塔式工控机
内部USB接口锁扣固定器
36个月SIMATIC箱式/机架式PC服务选项

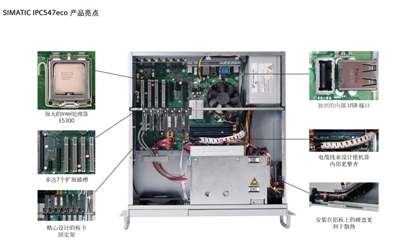

SIMATIC 宜控系列IPC 产品亮点：
轻松拥有，性价比高——低总拥有成本，极具性价比。
专属设计，只为中国——该系列产品专门针对中国客户设计，旨在满足中国客户对工控机的不同需求。
质量保证，品质传承——通过从产品设计、生产、物流和应用四个环节确保产品的高质量。
德国制造，精工细作——德国原装进口，秉承了SIMATIC IPC的优良工艺与品质。
两种系列，七种配置——提供19英寸（4U）标准机架式和紧凑型箱式两种系列（即547eco和427eco），共七种不同配置。
因地制宜，选择简易——该系列产品特别适合中国工业环境应用，固定的配置使选型变得更加简易方便。
快速供货，赢在信赖——依赖于中国常规库存，确保更短的供货周期和缩短客户上市时间。
中国销售，中国服务——该系列产品只针对中国市场销售，由中国提供相关服务。


以Standard（标准型）：6AG4010-3AA01-0XX5为例，具体配置如下：
Design：19" Rack, 4U
Processor：Pentium Dual Core E5300 (2.6 GHz, 800 MHz FSB, 2MB L2 Cache, EM64-T)
Main memory：1.0 GByte DDR2 800 SDRAM (1 x 1.0 GB), Single Channel
Graphics ："Onboard Intel GMA4500 graphics controller integrated into chipset; Dynamic Video Memory; up to 2048 x1536 pixels for 75 Hz display refresh rate and 16-bit colors"
Power supply / temporary voltage interruption：100 ... 240 V AC, 50 ... 60 Hz
Drives：
Hard drives：250 GB HDD; internally mounted; 0.2 g vibration, 1 g shock;
Optical drives：DVD-ROM
Interfaces：
Ethernet：2x 10/100/1000 Mbit/s Ethernet (RJ45)
Expansive Slots：1x PCIe x16 (Gen.2), 1x PCIe x8 (1 lane), 1x PCIe x1 and 4x PCI
USB 2.0 high-current：9x USB
COM：1x COM1
VGA：1x VGA(on board)
Keyboard, Mouse：2 x PS/2
Audio：1 x Line In; 1 x Line Out; 1 x Mic.
Operating system：
Preinstalled and activated,supplied on restore CD/DVD：without operating system


SIMATIC 宜控系列 IPC共有两类产品–机架式与箱式工业PC（SIMATIC IPC547eco和SIMATIC IPC427eco），七种固定配置，使客户选型过程变得更加简捷方便。
SIMATIC 宜控系列 IPC 是极具性价比的工业PC，可满足中国客户对经济型工业PC的需求。德国原装进口，坚固耐用，具有极高的系统可用性和长期可靠性。 由
于宜控系列 IPC只在中国销售，因此，不再提供UL与CE认证。依赖于中国常规库存，确保更短的供货周期和缩短客户上市时间。
IPC的广泛应用：控制现场、路桥控制收费系统、医疗仪器、环境保护监测、通讯保障、智能交通管控系统、楼宇监控安防、语音呼叫中心、排队机、POS柜台收
银机、数控机床、加油机、金融信息处理、石化数据采集处理、物探、野外便携作业、环保、军工、电力、铁路、高速公路、航天、地铁、智能楼宇、户外广告等等。
IPC 547eco ，您的最佳选择！
