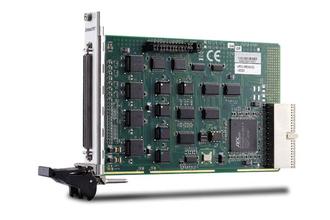

CPCI-8554 CPCI接口 10通道定时器/计数器卡
型号：CPCI-8554
CPCI-8554 CPCI接口 10通道定时器/计数器卡

CPCI-8554 PCI接口 定时器/计数器卡

PCI/cPCI-8554 是10 通道16 位定时器/计数器及数字I/O 卡，它提供10 个独立的定时器/计数器和1个级联32 位定时器。每个定时器/计数器的时钟源可以软件选择为级联32 位定时器，外部时钟源，末尾通道的定时器/计数器输出，以及板载8MHz 时钟频率。灵活的架构使得它可以轻松重配置硬件；例如多达10 个定时器/计数器可以级联起来形成1个160 位的定时器/计数器。同时硬件可以从外部中断源或者32 位级联定时器输出上产生中断。

可编程除毛刺滤波器提供11 个通道用于干扰脉冲滤波定时器/计数器的外部时钟输入和外部中断输入。这些特点进一步提高了计数应用的可靠性。

PCI/cPCI-8554 同时提供8 通道TTL 数字输入和8 通道TTL 数字输出。PCI/cPCI-8554 为事件计数、频率测量、波特率发生、看门狗定时器及其他工业应用提供高性价比和可靠的解决方案。





10 通道通用定时器/计数器和8 通道DIO卡





产品特点
  • 支持32位5 V PCI总线(PCI-8554)
  • 板载4个8254可编程定时器/计数器芯片
  • 10通道独立16位递减计数器
  • 1通道32位级联定时器
  • 板载8 MHz时钟源
  • 每个定时器/计数器具有4个可编程时钟源
  • 用于外部时钟和外部中断输入的可编程除毛刺滤波器
  • 8通道TTL数字输入和8通道TTL数字输出



订购指南

CPCI-8554 10 通道通用定时器/计数器和8通道DIO 卡
配件或背板I/O
DIN-100S-01 带一个100 针SCSI-II 连接器，标准导轨安装 （不包括线缆；更多配套线缆信息，请参考 P2-63/64。）
