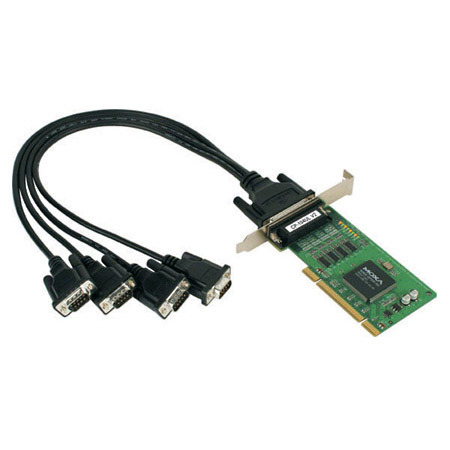

CP-104UL 4串口RS-232PCI串口卡

CP-104 通用 PCI 系列可满足PC 服务器制造商目前大量使用的新式PCI插槽标准。此外，CP-104 通用 PCI 串口卡 可使用在3.3 V和5V的插槽，这使得MOXA卡可实际应用在所有PC 服务器上。 而具备4个RS-232串口的CP-104UL串口卡，可用来连接数据撷取设备或大部份串口设备到PC或兼容的系统上。

特点

• 超过800 Kbps 数据吞吐量，效能全球第一
• 通用的PCI兼容3.3/5V的PCI和PCI-X
• 为小型PC提供MD1 低挡板支架多串口通讯卡
• 支持Windows 2003/XP/2000/98/ME、Linux、UNIX驱动
• 内建的LED显示灯让维修及软件管理变得容易
• 单一5 VDC电源需求
• 串口通讯速率最高可达921.6 Kbps
• 支持128 byte FIFO驱动程序和内建软硬件流量控制
• 内建15 KV ESD 突波保护

硬件通用控制器：MU860 (兼容16C550C)
总线接口：32位通用PCI
连接器：孔式DB44 (CP-104UL)，RJ45 (CP-104JU)
串口口数：4
串口标准：RS-232
板数：最大4 / PC
线性保护
ESD保护：板载15 KV
光电隔离：2 KV
性能速率：50 bps到921.6 Kbps
串口通讯参数数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配
信号RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
驱动支持操作系统： Windows (2000, XP/2003/Vista x86/x64,
9X/ME/NT), Windows CE 5.0, Windows XP Embedded,
DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open
Server 5/6, UnixWare 7
机械特性尺寸：
CP-104UL：64.4 x 120 mm (2.53 x 4.72 in)
CP-104JU：83 x 120 mm (3.27 x 4.72 in)
工作环境工作温度：0 ~ 55 °C (32 ~ 131 °F)
工作湿度：5 ~ 95%RH
存储温度：-20 ~ 85 °C (-4 ~ 185 °F)
电源需求电源要求：
CP-104UL：120 mA (+5 V)
CP-104JU：135 mA (+5 V)
按规认证EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
保修期5年
