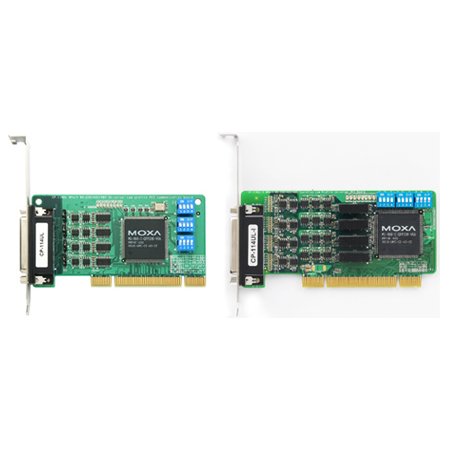

CP-114UL/UL-I 4串口RS-232/422/485PCI串口卡
型号:CP-114UL/UL-I
CP-114UL/UL-I 4串口RS-232/422/485PCI串口卡

CP-114UL/UL-I 4串口RS-232/422/485PCI串口卡



CP-114UL是一款4串口卡,专为长距离、多点和PC-based数据采集应用而设计,是为工业自动化系统集成商量身定制的一种新型解决方案。

“板载ADDC™,提高RS-485通信精度”
RS-485通信需要进行精准的时间控制来启用或禁用总线驱动,Moxa的Turbo Serial Engine™芯片搭载了ADDC™(自动数据流向控制),使得CP-114UL与周边设备通信变得更加容易。

“RS-485通信最多支持31个从站,距离长达1.2km”
CP-114UL的4个RS-232/422/485聪明型通信速率高达 921.6 Kbps。在RS-485工作模式下,通过菊花链的方式最多 可与31个设备进行通信,通信距离长达1.2 km。对于长距离 的RS-485通信,2 KV的光电隔离可以有效防止设备由于电 位差引起的损坏。



性能卓越,具备128字节FIFO和板载硬件、软件流控
20多年来,Moxa一直致力于串口通信技术的研究,研制出了高性能的串口数据处理芯片。CP-114UL板卡采用了被誉为MOXA Turbo Serial Engine™的串口芯片,具备128字节FIFO,拥有板载硬件、软件流控技术和数据突发模式技术,从而使得该款产品真正成为一款具备顶级通信性能的世 界级聪明型多串口。



支持主流Windows和Linux/Unix驱动
MOXA相当关注当今操作系统的发展趋势,因此可以及时为产品开发符合主流操作系统的驱动程序。CP-114UL的Windows COM和Linux/Unix TTY驱动通过了可靠、严格的测试。此外还支持其他嵌入式操作系统驱动,如Windows XP embedded和WEPOS。

硬件通用控制器:MU860 (兼容16C550C)
总线:32-bit Universal PCI
连接器:孔式DB44
串口口数:4
串口标准:RS-232/422/485
板数:最大4 / PC
线性保护ESD保护:板载15 KV
性能速率:50 bps到921.6 Kbps
串口通讯参数数据位:5,6,7,8
停止位:1,1.5,2
校验位:None,Even,Odd,Space,Mark
流量控制:RTS/CTS,XON/XOFF
I/O地址:BIOS分配
IRQ:BIOS分配
信号RS-232:TxD,RxD,RTS,CTS,DTR,DSR,DCD,GND
RS-422:TxD+(B),TxD-(A),RxD+(B),RxD-(A),GND
4线RS-485:TxD+(B),TxD-(A),RxD+(B),RxD-(A),GND
2线RS-485:Data+(B),Data-(A),GND
驱动支持操作系统:Windows (2000, XP/2003/Vista x86/x64, 9X/
ME/NT), Windows CE 5.0, Windows XP Embedded,
DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open
Server 5/6, UnixWare 7
机械特性尺寸:64.5 x 120 mm (2.53 x 4.72 in)
工作环境工作温度:0 ~ 55 °C (32 ~ 131 °F)
工作湿度:5 ~ 95%RH
存储温度:-20 ~ 85 °C (-4 ~ 185 °F)
电源需求电源要求:320 mA @ +5 V (for RS-232)
安规认证EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
保修期5年



可选型号
  产品编号 描述
CP-114UL-I 4串口RS-232/422/485 低档板Universal PCI卡,带光电隔离,0 ~ 55 °C工作温 度
CP-114UL-I-DB9 4串口RS-232/422/485 低档板Universal PCI卡,带光电隔离,0 ~ 55 °C 工作温度 (含DB9针式电缆)
CP-114UL-I-DB25 4串口RS-232/422/485 低档板Universal PCI卡,带光电隔离,0 ~ 55 °C工作温度 (含DB25针式电缆)
CP-114UL-T 4串口RS-232/422/485 低档板Universal PCI卡,-40 ~ 85 °C工作温度
CP-114UL-I-T 4串口RS-232/422/485 低档板Universal PCI卡,带光电隔离,-40 ~ 85 °C工 作温度
CP-114UL-DB9 4串口RS-232/422/485低档板Universal PCI卡,配备male DB9线缆
CP-114UL-DB25 4串口RS-232/422/485 低档板Universal PCI卡,配备male DB25线缆
CP-114UL 4串口RS-232/422/485 低档板Universal PCI卡(无线缆)
