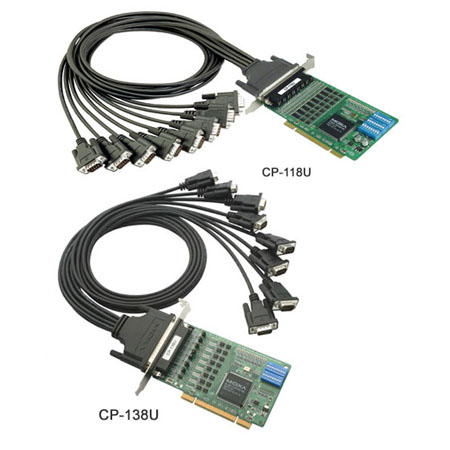

CP-118U/138U 8串口RS-232/422/485PCI串口卡
CP-118U和CP-138U是一款聪明型通用PCI多串口卡,是为POS和ATM应用而设计的,可以用于工业自动化系统制造和系统集成商。可以兼容任何主流操作系统,CP-118U的8个RS-232/422/485串口和CP-138U的8个RS-422/485串口的每个端口数据速率达921.6Kbps,提供全调制解调器控制信号,确保与外围串口设备的兼容性。另外,CP-118U和CP-138U可以在3.3 V和5 V PCI总线下工作,使多串口卡可以安装在任何可用的PC或服务器中。
硬件控制器:MU860(兼容16C550C)
总线:32位通用PCI
连接器:孔式DB62
串口串口数量:8
串口标准:CP-118U:RS-232/422/485
CP-138U:RS-422/485
板数:最大4 / PC
线性保护ESD保护:板载15 KV
性能速率:50bps到921.6Kbps
串口通讯参数数据位:5,6,7,8
停止位:1,1.5,2
校验位:None,Even,Odd,Space,Mark
流量控制:RTS/CTS,XON/XOFF
I/O地址/IRQ:由BIOS分配
信号RS-232:TxD,RxD,RTS,CTS DTR,DSR,DCD,GND
RS-422:TxD+(B),TxD-(A),RxD+(B),RxD-(A),GND
4线RS-485:TxD+(B),TxD-(A),RxD+(B),RxD-(A),GND
2线RS-485:Data+(B),Data-(A),GND
驱动支持操作系统:CP-118U:Windows (2000, XP/2003/Vista
x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP
Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6 (仅
CP-118U:SCO Open Server 5/6, UnixWare 7)
机械特性尺寸:82 x 135 mm (3.22 x 5.31 in)
工作环境工作温度:0 ~ 55 °C
相对湿度:5 ~ 95% RH
存储温度:-20 ~ 85 °C
安规认证EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
电源需求电源要求:
CP-118U:240 mA (+5V,RS-232),300 mA(+5V,RS-422)
CP-138U:135 mA (+5V,RS-422)
保修期5年
