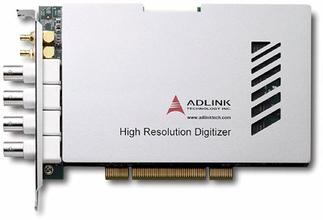

PCI-9816 4通道16位10MS/s模拟输入高速同步采集卡
型号：PCI-9816
PCI-9816 4通道16位10MS/s模拟输入高速同步采集卡

PCI-9816 4通道16位10MS/s模拟输入高速同步采集卡

PCI-9816/9826/9846是4通道16位10MS/s，20MS/s，40MS/s采样数字化仪，专为输入信号频率高达20MHz的高频和高动态范围的信号而设计。模拟输入范围可以通过编程设置为±1V/±0.2V或±5V/±0.4V。配备了容量高达512MB的板载内存的PCI-9816/9826/9846，摆脱了PCI总线的约束，使之能储存更长时间的波形。

PCI-9816/9826/9846配备了四个高线性度的16位A/D转换器，是雷达、超声波及软件无线电等高动态范围应用的理想选择。



产品特点
  • 标准高度，半长PCI规格
  • 4通道同步单端模拟输入
  • 16位高分辨率A/D转换器
  • 每通道采样率最高10 MS/s，20 MS/s和40 MS/s
  • 板载512MB内存可供数据存储
  • 可软件选择50 Ω或1 MΩ输入阻抗
  • 可编程输入电压范围：±0.2 V/±1 V或±1 V/±5 V
  • SSI（系统同步接口）实现多模块同步



产品介绍
  订购指南

PCI-9846H/512 4通道40MS/s 16位数字化仪，输入范围：± 5 V 或 ± 1 V、带512MB内存
PCI-9826H/512 4通道20MS/s 16位数字化仪，输入范围：± 5 V 或 ± 1 V、带512MB内存
PCI-9846D/512 4通道40MS/s 16位数字化仪，输入范围：± 1 V 或 ± 0.2 V、带512MB内存
PCI-9816H/512 4通道10MS/s 16位数字化仪，输入范围：± 5 V 或 ± 1 V 、带512MB内存
配件或背板I/O
SMB-SMB-1M SMB对SMB线缆，1米
SMB-BNC-1M SMB对BNC线缆，1米
ACL-SSI-2 SSI总线线缆，适用于2个设备
ACL-SSI-3 SSI总线线缆，适用于3个设备
ACL-SSI-4 SSI总线线缆，适用于4个设备
