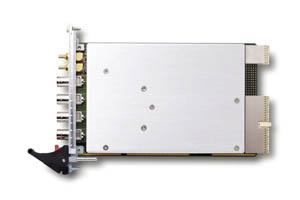

PXI-9816/9826/9846 4通道16位10/20/40 MS/s PXI同步采集数字化仪
型号:PXI-9816/9826/9846
PXI-9816/9826/9846 4通道16位10/20/40 MS/s PXI同步采集数字化仪

PXI-9816/9826/9846 4通道16位10/20/40 MS/s PXI同步采集数字化仪

PXI-9816/9826/9846是4通道16位10MS/s,20MS/s,40MS/s采样数字化仪,专为输入信号频率高 达20MHz的高频和高动态范围的信号而设计。模拟输入范围可以通过编程设置为±1V/±0.2V或±5V/±0.4V。配备了容量高达512MB的板载内存的PXI-9816/9826/9846,摆脱了PCI总线的约束,使之能储存更长时间的波形。

PXI-9816/9826/9846配备了四个高线性度的16位A/D转换器,是雷达、超声波及软件无线电等高动态范围应用的理想选择。



产品特点
  • 3U欧规卡规格
  • 4通道同步单端模拟输入
  • 16位高分辨率A/D转换器
  • 每通道采样率最高10 MS/s,20 MS/s和40 MS/s
  • 板载512MB内存可供数据存储
  • 可软件选择50 Ω或1 MΩ输入阻抗
  • 可编程输入电压范围:±0.2 V/±1 V或±1 V/±5 V
  • 通过PXI触发总线或SSI(系统同步接口)实现多模块同步



  产品介绍
  订购指南

PXI-9846H/512 4通道40MS/s 16位数字化仪,输入范围:±5 V 或 ±1 V 、带512 MB内存
PXI-9846DW/512 4通道40MS/s 16位80MHz BW数字化仪,输入范围:± 1 V, ± 0.2 V 、带512 MB内存
PXI-9816D/512 4通道10MS/s 16位数字化仪,输入范围:± 1 V 或 ± 0.2、带512 MB内存
PXI-9826D/512 4通道20MS/s 16位数字化仪,输入范围:± 1 V 或 ± 0.2 V、带512 MB内存
PXI-9846D/512 4通道40MS/s 16位数字化仪,输入范围:± 1 V 或 ± 0.2 V、带512 MB内存
PXI-9816H/512 4通道10MS/s 16位数字化仪,输入范围:± 5 V 或 ± 1 V 、带512 MB内存
配件或背板I/O
SMB-SMB-1M SMB对SMB线缆,1米
SMB-BNC-1M SMB对BNC线缆,1米
ACL-SSI-2 SSI总线线缆,适用于2个设备
ACL-SSI-3 SSI总线线缆,适用于3个设备
ACL-SSI-4 SSI总线线缆,适用于4个设备
