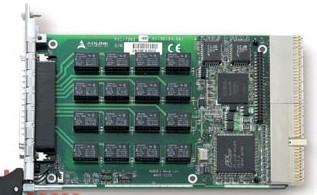

PXI-7901 16通道单刀双掷(SPDT)继电器模块
型号：PXI-7901
PXI-7901 16通道单刀双掷(SPDT)继电器模块

PXI-7901 16通道单刀双掷(SPDT)继电器模块

PXI-7901是一种通用 (GP) 开关模块，它实现了16通道独立单端双掷 (SPDT) 继电器 (1路C类) 的功 能。PXI-7901可以连接1路输入和1路输出，可以用作测量系统或ATE中的信号切换和路由。由于它具有很高 的开关容量，PXI-7901还可以被用来开启或关闭诸如发动机、风扇、加热器和电灯等设备。

继电器的触点位置可以通过软件直接命令或随预先存在板载扫描序列中的指令进行改变。扫描序列通过触发 进行递增，该触发来自诸如DMM等外部测量设备。此外，扫描序列还可以在扫描延时定时器溢出时进行递 增。PXI-7901支持PXI触发功能，该功能可通过软件编程设定。因此，多个模块可以在没有额外现场布线的 条件下进行同步



产品特点
  • 兼容PXI Rev.2.2规范
  • 16通道SPDT（1路C类）非锁存继电器
  • 开关容量： 3A开关，3A负载；220VDC，250VAC
  • 适用于确定性扫描的板载1k采样点扫描序列
  • 适用于外部仪器同步的握手信号
  • 适用于安全关键状态的设计
  • 8路兼容5V的辅助3.3V/TTL数字输入/输出
  • 通过PXI触发总线和星型触发实现多种模块同步



订购指南

PXI-7901 16通道通用SPDT继电器模块
ACL-10262 62针D-sub插头/插孔线缆
