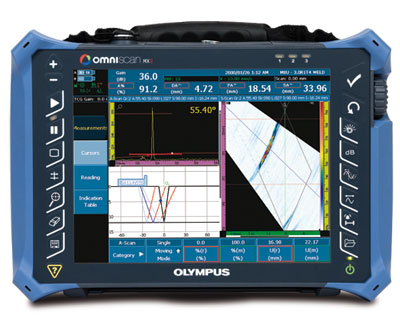

OmniScan MX2 相控阵探伤仪
型号：OmniScan MX2
OmniScan MX2 超声波相控阵探伤仪

OmniScan MX2这款第二代仪器，不仅可以与以前、现在，及未来的所有相控阵模块相兼容，而且还提高了检测效率：其更快的设置速度、更短的检测周期、更快地创建报告的特性保证了高水平的手动及高级AUT应用。作为NDT相控阵先进产品代表而研发的这款高端、可升级的检测平台可实现真正的未来新一代的NDT检测。

OmniScan MX2这款便携式、模块化的仪器具有高采集速率，并增添了多种强大的软件功能，可以有效地进行手动和自动检测。





更快更好！

使用OmniScan MX2，您的工作效率会更给力！OmniScan MX2仪器增添了新的焊缝覆盖软件功能，简化并加速了设置过程，因此用户可以很快开始检测。这款仪器配有更大、更亮的10.4英寸的屏幕，并具有新式、独特、直观的触摸屏功能，其符合工业标准的相控阵用户界面的反应速度以及传输数据的速度比以往更快，因此，用户可以更迅速地开始进行下一个检测。

更加坚固耐用

OmniScan MX2的设计符合IP 66的要求。这款仪器具有防坠落、防泼溅、防过度使用的特点，可以用于大多数苛刻的检测环境中。







不仅是一台仪器，还提供检测的解决方案

OmniScan MX2是检测解决方案的重要部分，与其它关键性组件结合在一起，可形成一个完整的检测系统。Olympus提供完整的检测产品系列，其中包括相控阵探头、扫查器、分析软件、附件。这些产品可根据具体的应用要求被整合、组装，成为可快速铺展的专项应用的解决方案套装设备，用户在购买产品上的投资可以得到迅速的回报。此外，Olympus在世界范围内提供高质量的校准及维修服务，其相控阵应用的专家队伍保证了客户在需要帮助时可以得到即时的技术支持。

OmniScan_MX2_2010_04.psd



触摸屏界面

创新型触摸屏界面可使用户轻松快速地浏览屏幕上的信息。这个新型触摸屏界面不仅增强了文本输入功能，还简化并加速了光标控制和闸门设置操作。

OmniScan_MX2_2010_04B.psd



全屏模式

独具特色的全屏模式不仅提高了从远处观看屏幕的可读性，而且增加了操作人员观察屏幕的舒适度。在采集模式和分析模式下都可使用这个功能。



焊缝覆盖向导

焊缝覆盖向导方便了创建符合工业标准的焊缝覆盖的过程。覆盖的创建有助于对缺陷信号指示进行分析，并对体积缺陷进行定位。




明亮的10.4英寸屏幕






OmniScan MX bleu_100x15
OmniScan MX2 vert_150x15 屏幕大于OmniScan MX 50%
OmniScan MX bleu_100x15
OmniScan MX2 vert_200x15 屏幕亮度高于OmniScan MX 100%





模块化仪器

兼容以往，适用未来。需求更新不断，平台持续创新。

OmniScan MX2仪器的设计考虑到了用户在相控阵技术上当前及未来投资的回报性，因此这款仪器可以装配任何Olympus相控阵模块：无论是性能可靠、已经实地验证的已存在模块，还是将开发的未来新一代模块。仪器的开放式体系结构还将支持未来的软件更新，以及从16:16到32:128配置的相控阵模块更新，从而保证了仪器平台随用户的检测需要而更新的可能性，使用户的投资得到极大的回报。





模块兼容性 OmniScan MX2 OmniScan MX
OMNI-M-PA1664M ✔ ✔
OMNI-M-PA1664 ✔
OMNI-M-PA16128 ✔ ✔
OMNI-M-PA16128PR   ✔
OMNI-M-PA32128 ✔ ✔
OMNI-M-PA32128PR ✔ ✔
OMNI-M-PA3232 ✔ ✔
OMNI-M-UT   ✔
OMNI-M-ECT/ECA   ✔

软件兼容性
MXU-3.X1 ✔
MXU-2.X的设置和数据文件 ✔ ✔
TomoView 2.9R71, 2 ✔ ✔

1. OmniScan MX2不能与以前的软件版本兼容。
2. 数据文件可兼容，但是无数据采集。









OmniScan MX2主机技术规格





一般技术规格
外型尺寸（宽 x 高 x 厚） 325 mm x 235 mm x 130 mm
重量 5公斤，包含模块和一个电池。
数据存储
存储装置 SDHC卡，大多数标准USB存储装置，或快速以太网。
数据文件存储容量 300 MB
I/O接口
USB接口 3个
扬声器输出 有
视频输出 视频输出（SVGA）
以太网 10/100 Mbps
输入/输出线缆
编码器 双轴编码器线（正交、向上、向下，或时钟/方向）
数字输入 4个数字TTL输入，5 V
数字输出 4个数字TTL输出，5 V，15 mA
采集开启/关闭装置 远程采集启动TTL，5 V
电源输出线 5 V，500 mA电源输出线（带短路保护）
报警 3 TTL，5 V，15 mA
模拟输出 2个模拟输出（12比特）±5 V，10 kΩ
步速输入 5 V TTL步速输入
显示
显示器尺寸 26.4 cm（10.4英寸）（对角线）
分辨率 800像素 x 600像素
亮度 700 cd/m2
颜色数量 1千6百万
类型 TFT LCD
电源
电池类型 智能锂离子电池
电池数量 1节或2节电池（电池盒内可容纳两个热插拔电池）
电池供电时间 使用两节电池时，最少6小时。
环境指标
工作温度范围 0 °C～45 °C；0 °C～35 ºC，使用32:128 PA
存储温度范围 -20 °～60 °C（带电池）
-20 °C～70 °C（不带电池）
相对湿度 0 %～85 %，无冷凝，无空气进气孔； 设计符合IP 66。
防撞击评级 通过美军标准MIL-STD-810G 516.6坠落测试。





相控阵模块技术规格（适用于OMNI-M-PA16128*）





一般技术规格
外型尺寸（宽 x 高 x 厚） 244 mm x 182 mm x 57 mm
重量 1.2 Kg
接口 1个用于相控阵探头的OmniScan接口；
2个用于UT探头的BNC接口。
聚焦法则数目 256个
探头识别 自动探头识别
脉冲发生器/接收器
孔径 16个晶片
晶片数量 128个晶片
脉冲发生器
电压 每个晶片40 V或80 V。
脉冲宽度 30 ns～500 ns可调，分辨率为2.5 ns。
脉冲形状 负方波
输出阻抗 小于25 Ω
接收器
增益 0 dB～74 dB，最大输入信号为1.32 Vp-p。
输入阻抗 75 Ω
系统带宽 0.75 MHz～18 MHz（-3 dB）
声束形成
扫查类型 扇形和线性
组数量 最多8个
激活晶片数量 16个*
晶片 128个
数据采集
数字化频率 100 MHz（10比特）
最大脉冲频率 高达10 kHz（C扫描）
数据处理
数据点数 最多8000个
实时平均值 2、4、8、16
检波器 射频、全波、正半波、负半波
滤波 低通（根据探头频率调节），数字滤波（带宽、频率范围）
视频滤波 平滑处理（根据探头频率范围调节）
数据显示
A扫描刷新频率 实时：60 Hz
数据同步
根据内部时钟 1 Hz～10 kHz
根据编码器 单轴或双轴
可编程的时间校正增益（TCG）
点数 16个（每个通道的所有聚焦法则有1个TCG曲线）
报警
报警数量 3个
条件 闸门的任意逻辑组合
模拟输出 2个
*还备有16:16, 16:64, 16:64M、16:64、32:32和32:128型号。



OmniScan MX2这款第二代仪器，不仅可以与以前、现在，及未来的所有相控阵模块相兼容，而且还提高了检测效率：其更快的设置速度、更短的检测周期、更快地创建报告的特性保证了高水平的手动及高级AUT应用。作为NDT相控阵先进产品代表而研发的这款高端、可升级的检测平台可实现真正的未来新一代的NDT检测。

OmniScan MX2这款便携式、模块化的仪器具有高采集速率，并增添了多种强大的软件功能，可以有效地进行手动和自动检测。





更快更好！

使用OmniScan MX2，您的工作效率会更给力！OmniScan MX2仪器增添了新的焊缝覆盖软件功能，简化并加速了设置过程，因此用户可以很快开始检测。这款仪器配有更大、更亮的10.4英寸的屏幕，并具有新式、独特、直观的触摸屏功能，其符合工业标准的相控阵用户界面的反应速度以及传输数据的速度比以往更快，因此，用户可以更迅速地开始进行下一个检测。

更加坚固耐用

OmniScan MX2的设计符合IP 66的要求。这款仪器具有防坠落、防泼溅、防过度使用的特点，可以用于大多数苛刻的检测环境中。







不仅是一台仪器，还提供检测的解决方案

OmniScan MX2是检测解决方案的重要部分，与其它关键性组件结合在一起，可形成一个完整的检测系统。Olympus提供完整的检测产品系列，其中包括相控阵探头、扫查器、分析软件、附件。这些产品可根据具体的应用要求被整合、组装，成为可快速铺展的专项应用的解决方案套装设备，用户在购买产品上的投资可以得到迅速的回报。此外，Olympus在世界范围内提供高质量的校准及维修服务，其相控阵应用的专家队伍保证了客户在需要帮助时可以得到即时的技术支持。

OmniScan_MX2_2010_04.psd



触摸屏界面

创新型触摸屏界面可使用户轻松快速地浏览屏幕上的信息。这个新型触摸屏界面不仅增强了文本输入功能，还简化并加速了光标控制和闸门设置操作。

OmniScan_MX2_2010_04B.psd



全屏模式

独具特色的全屏模式不仅提高了从远处观看屏幕的可读性，而且增加了操作人员观察屏幕的舒适度。在采集模式和分析模式下都可使用这个功能。



焊缝覆盖向导

焊缝覆盖向导方便了创建符合工业标准的焊缝覆盖的过程。覆盖的创建有助于对缺陷信号指示进行分析，并对体积缺陷进行定位。




明亮的10.4英寸屏幕






OmniScan MX bleu_100x15
OmniScan MX2 vert_150x15 屏幕大于OmniScan MX 50%
OmniScan MX bleu_100x15
OmniScan MX2 vert_200x15 屏幕亮度高于OmniScan MX 100%





模块化仪器

兼容以往，适用未来。需求更新不断，平台持续创新。

OmniScan MX2仪器的设计考虑到了用户在相控阵技术上当前及未来投资的回报性，因此这款仪器可以装配任何Olympus相控阵模块：无论是性能可靠、已经实地验证的已存在模块，还是将开发的未来新一代模块。仪器的开放式体系结构还将支持未来的软件更新，以及从16:16到32:128配置的相控阵模块更新，从而保证了仪器平台随用户的检测需要而更新的可能性，使用户的投资得到极大的回报。





模块兼容性 OmniScan MX2 OmniScan MX
OMNI-M-PA1664M ✔ ✔
OMNI-M-PA1664 ✔
OMNI-M-PA16128 ✔ ✔
OMNI-M-PA16128PR   ✔
OMNI-M-PA32128 ✔ ✔
OMNI-M-PA32128PR ✔ ✔
OMNI-M-PA3232 ✔ ✔
OMNI-M-UT   ✔
OMNI-M-ECT/ECA   ✔

软件兼容性
MXU-3.X1 ✔
MXU-2.X的设置和数据文件 ✔ ✔
TomoView 2.9R71, 2 ✔ ✔

1. OmniScan MX2不能与以前的软件版本兼容。
2. 数据文件可兼容，但是无数据采集。









OmniScan MX2主机技术规格





一般技术规格
外型尺寸（宽 x 高 x 厚） 325 mm x 235 mm x 130 mm
重量 5公斤，包含模块和一个电池。
数据存储
存储装置 SDHC卡，大多数标准USB存储装置，或快速以太网。
数据文件存储容量 300 MB
I/O接口
USB接口 3个
扬声器输出 有
视频输出 视频输出（SVGA）
以太网 10/100 Mbps
输入/输出线缆
编码器 双轴编码器线（正交、向上、向下，或时钟/方向）
数字输入 4个数字TTL输入，5 V
数字输出 4个数字TTL输出，5 V，15 mA
采集开启/关闭装置 远程采集启动TTL，5 V
电源输出线 5 V，500 mA电源输出线（带短路保护）
报警 3 TTL，5 V，15 mA
模拟输出 2个模拟输出（12比特）±5 V，10 kΩ
步速输入 5 V TTL步速输入
显示
显示器尺寸 26.4 cm（10.4英寸）（对角线）
分辨率 800像素 x 600像素
亮度 700 cd/m2
颜色数量 1千6百万
类型 TFT LCD
电源
电池类型 智能锂离子电池
电池数量 1节或2节电池（电池盒内可容纳两个热插拔电池）
电池供电时间 使用两节电池时，最少6小时。
环境指标
工作温度范围 0 °C～45 °C；0 °C～35 ºC，使用32:128 PA
存储温度范围 -20 °～60 °C（带电池）
-20 °C～70 °C（不带电池）
相对湿度 0 %～85 %，无冷凝，无空气进气孔； 设计符合IP 66。
防撞击评级 通过美军标准MIL-STD-810G 516.6坠落测试。





相控阵模块技术规格（适用于OMNI-M-PA16128*）





一般技术规格
外型尺寸（宽 x 高 x 厚） 244 mm x 182 mm x 57 mm
重量 1.2 Kg
接口 1个用于相控阵探头的OmniScan接口；
2个用于UT探头的BNC接口。
聚焦法则数目 256个
探头识别 自动探头识别
脉冲发生器/接收器
孔径 16个晶片
晶片数量 128个晶片
脉冲发生器
电压 每个晶片40 V或80 V。
脉冲宽度 30 ns～500 ns可调，分辨率为2.5 ns。
脉冲形状 负方波
输出阻抗 小于25 Ω
接收器
增益 0 dB～74 dB，最大输入信号为1.32 Vp-p。
输入阻抗 75 Ω
系统带宽 0.75 MHz～18 MHz（-3 dB）
声束形成
扫查类型 扇形和线性
组数量 最多8个
激活晶片数量 16个*
晶片 128个
数据采集
数字化频率 100 MHz（10比特）
最大脉冲频率 高达10 kHz（C扫描）
数据处理
数据点数 最多8000个
实时平均值 2、4、8、16
检波器 射频、全波、正半波、负半波
滤波 低通（根据探头频率调节），数字滤波（带宽、频率范围）
视频滤波 平滑处理（根据探头频率范围调节）
数据显示
A扫描刷新频率 实时：60 Hz
数据同步
根据内部时钟 1 Hz～10 kHz
根据编码器 单轴或双轴
可编程的时间校正增益（TCG）
点数 16个（每个通道的所有聚焦法则有1个TCG曲线）
报警
报警数量 3个
条件 闸门的任意逻辑组合
模拟输出 2个
*还备有16:16, 16:64, 16:64M、16:64、32:32和32:128型号。
